倒吊桶式疏水閥內部有倒吊桶，是對液位敏感的部件，吊桶開口向下，倒吊桶的連接桿帶動閥芯啟閉閥門。能排出空氣，不怕水錘，防污性能好。適用于石油、化工、印刷、造紙、制藥等工業蒸汽加熱設備和蒸汽管道的蒸汽疏水閥和排水網。

倒吊桶式疏水閥是機械式疏水閥中較強的疏水閥之一。背壓≥90%,所有內部零件均采用不銹鋼制造，耐磨耐腐蝕；球形閥芯與閥座為直線接觸，密封性能好，使用壽命長；間歇排水和連續排水可以將冷凝水排出接近飽和溫度，使加熱設備達到工作效率。倒吊桶式疏水閥閥座有水封保護，運行時不漏汽，節能效果好。

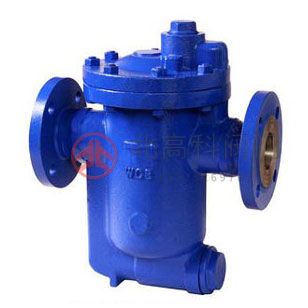

CS45H-16C-P倒吊桶式蒸汽法蘭疏水閥鑄鋼疏水器

倒桶式蒸汽疏水閥的工作原理：

1、倒桶式疏水閥利用冷凝水與蒸汽的密度差的工作原理。內部結構通過杠桿系統與倒置桶連接，以克服蒸汽壓力開關。

2、倒桶疏水閥內部為倒桶作為液位敏感元件，倒桶開口朝下。

3、設備剛啟動時，管路中出現空氣和低溫冷凝水。此時疏水閥全開，空氣和低溫冷凝水迅速排出，裝置溫度迅速升高。

4、當蒸汽進入倒吊桶時，倒吊桶產生向上的浮力，倒吊桶與杠桿相連，帶動閥芯關閉閥門。

5、倒桶上有一個小孔，可以自動排氣。當一部分蒸汽從小孔排出時，另一部分蒸汽產生冷凝水，倒吊桶失去浮力而下沉。倒置鏟斗與杠桿相連，帶動閥芯打開閥門。

6、當蒸汽再次進入倒桶時，閥門再次關閉，循環工作，間歇排水。

倒置式疏水閥的結構特點

1、內腔內所有運動部件均采用不銹鋼制造，耐磨、耐腐蝕。

2、由于蒸汽無法到達水封閥座孔，無蒸汽損失，高效節能。

3、浮斗倒置，不會被壓壞，不怕水錘，壽命長。

4、倒置桶頂部有通風孔。連續排氣性能好，不會形成冷滯和氣堵。

5、不受背壓影響，可在高背壓下正常工作。

6.工作可靠，只有兩個運動部件（杠桿和倒置桶），所以不會卡紙。

7、閥座和閥瓣在閥門頂部，閥瓣在閥門頂部。該開關可以讓污垢通過，具有良好的自潔性能，不存在污垢的困擾。
